双钩紧线器空载试验机

在线咨询:
产品说明

适用范围

  MTS-SGJX-50双钩紧线器空载试验机适用于5t及以下双钩紧线器空载测试,能有效的提高双钩紧线器的外观、空载动作检查效率,广泛适用于各电力、质监等检测机构、双钩紧线器生产厂家、双钩紧线器各使用单位对双钩紧线器的空载试验。

   双钩紧线器主要是在线路施工中,用于收紧导线、安装拉线及更换绝缘子等,具有使用方便、使用寿命长等特点,是线路施工最常用的施工工具。所以双钩紧线器是保证线路施工安全重要的器具之一。预防性试验是确定双钩紧线器是否处于合格状态的重要检验方式。双钩紧线器的外观、空载动作检查是其预防性试验不可缺少的步骤,而目前双钩紧线器的外观、空载动作检查是人工手动检查,特别是要求人工将丝杆伸出、缩回的过程,是一件繁锁而费时的工作,其检验过程效率极低。MTS-SGJX-50双钩紧线器无载动作试验机能有效地提高双钩紧线器的外观、空载动作检查效率。

主要技术参数

 1、长、宽、高:2620*520*1480mm;

 2、电机功率:200W,工作电压:交流220V;

 3、适用于5t及以下的双钩紧线器。结构及工作原理简述

结构及工作原理简述

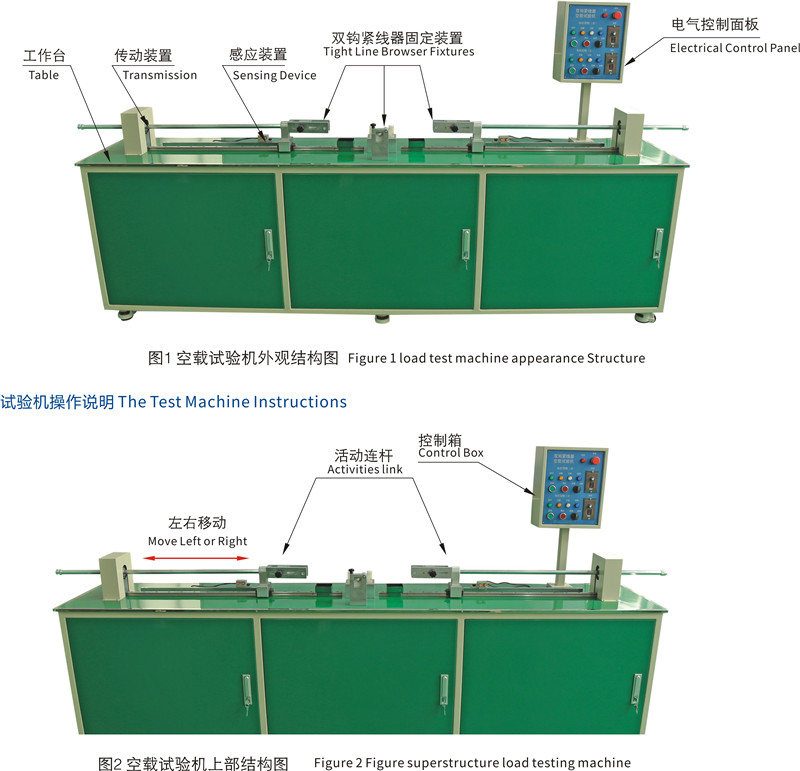

    MTS-SGJX-50双钩紧线器空载试验机的外观结构见图1所示,试验机配有左右双电机,且左右电机是各自独立的控制系统,更方便对双钩紧线器检测。

 将双钩紧线器放置于平台板上,左右两挂钩分别与对应的活动拉头相连,再推动定位滑块将挂钩固定好并旋紧,然后将双钩紧线器的手柄放入中间的手柄固定座中,完成装夹。活动拉头与活动连杆相接,活动拉杆在电机的带动下,作旋转运动,经过活动连杆的传动,使双钩紧线器的双钩做伸出或回缩动运,以检查双钩紧线器的螺纹是否良好。在伸出全部螺纹时,检查双钩的保险扣是否完好。

结构介绍

MTS-SGJX-50双钩紧线器空载试验机的外观结构见图1所示,电气控制面板、双钩紧线器固定装置、感应装置、传动装置、滴油盒、

及工作台等结构组成,试验机配有左右双电机,且左右电机是各自独立的控制系统,更方便对双钩紧线器检测。

(1)测试前,将“活动连杆”左右移动,必须灵活,无卡滞如图2所示。

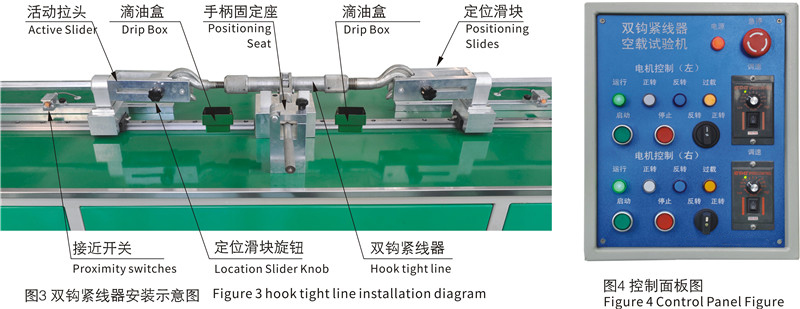

(2)将双钩紧线器挂钩分别挂在两端的“活动拉头”上(图3)。

(3)推动“定位滑块”压紧双钩紧线器的挂钩并旋紧“定位滑块旋钮”。

(4)然后把双钩紧线器的手柄放入“手柄固定座”并旋紧“旋钮”。

(5)最后将滴油盒移动位置到螺纹出口下,完成产品装夹。

(6)接近开关的使用

 6.1对于套式双钩紧线器(左右螺杆直径不同),不需要使用接近开关,将其推到后定位;

 6.2对于等径双钩紧线器(左右螺杆直径相同)或者无保险扣装置双钩紧线器,需要调节接近开关,将位置根据螺杆实际长度进行移动调节,并把接近开关向前推到位。

(7)、电气操作方法(图4):

 7.1 将电源插头接入220V Ac插座,“电源”指示灯亮,将“调速器”旋钮调至低转速(防止电机启动转速太快),按下“启动” 按钮,“运行”指示灯亮,使电机工作,合上调速器按钮开关,旋转“调速器”调整电机转速,一般将“调速器”旋钮处于20~30刻度之间,左右电机是独立工作,因此需要同时启动左右电机,电机带动双钩紧线器工作。

7.2 测试过程中双钩紧线器如果螺纹不良,会出现电机堵转,电机保护器跳闸,控制面板“过载”指示灯亮,按下停止按钮,电机停止工作,此时可更换别的双钩紧线器进行测试(重复(2)步骤);在测试过程中双钩紧线器螺纹无不良现象,则螺纹返回到位还有1至2圈时,可提前将选择开关打到中间档(竖直方向)停止,这样可以防止螺纹在返回到位时卡死。

7.3 双钩紧线器测试完毕后,将左右电机“调速器”旋钮调至刻度,将选择开关转至中间档,然后按下“停止”、“急停”

 按钮,拔掉电源线,操作完毕。


注意事项

 1、使用前应先阅读使用说明;

 2、本试验机操作电源为:交流220V;

 3、本试验机初始电气操作时,必须先将控制面板的“调速器”逆时针旋转至“位置”,在测试过程中适当增加转速;

 4、双钩紧线器测试时,测试人员必须现场监督设备测试;

 5、应定期对设备进行维护保养,活动连杆和法兰轴承导轨必须定期涂润滑剂。
