产品概述
在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。 目前国内高压核相器大部分为无线型，其次为有线型，电压范围涵盖0.4kV~220kV。国内各核相器厂家针对核相器的检验主要通过连接室内低压220V的方法来实现自检，这种方法只能验证核相器的同相检验数据及电池电量状态，而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境，导致高压环境下测量的相位差与低压环境下的数据有差别。
产品特点
● 能真实模拟现场高压环境，得到被检验仪器的真实测试数据；
● 可实现高压相位可调，弥补高压源相位单一的空缺；
● 实现高压线性可调，方便检验核相器在不同高压状态下的测试数据；
● 可对验电器进行检定测试；
● 具有可靠的过流、过压保护。
● TEHX-J1306核相器功能检定装置可产生X、Y两路电压同时输出 电压分6档可调，以适应不同厂家的核相器的检测要求。
● TEHX-J1306核相器功能检定装置产生的X、Y两路电压的相位可分为12档可调，以测试核相器的相位误差。
● X、Y两路电压输出有电压指示且有过流保护。
● 高压输出工作时有声光报警警示工作人员。
技术参数
|
电压输出 |
X 、 Y 两相电压同时输出（有效值） |
200 ~ 1.3kV 精度 5% |
|
电压 6 档 |
200 、 400 、 600 、 800 、 1000 、 1200 （电压可定制） |
|
|
相位调整 |
X 、 Y 两相电压相位 |
12 档可调，精度 0.2° |
|
12 档相位 |
0° 、 1° 、 2° 、 3° 、 5° 、 10° 、 15° 、 30° 、 90° 、 120° 、 150° 、 180° （相位可定制） |
|
|
波形（ 高电压输出为正弦波） |
波形失真 |
1% |
|
频率 |
50Hz 0.1% |
|
|
外形尺寸 |
470 x 420 x 210mm 3 |
|
|
单机重量 |
15kg |
|
|
供电电源 |
AC 220V±10% ， 50 ／ 60Hz |
|
|
环境温度 |
-10℃ ～ +50℃ |
|

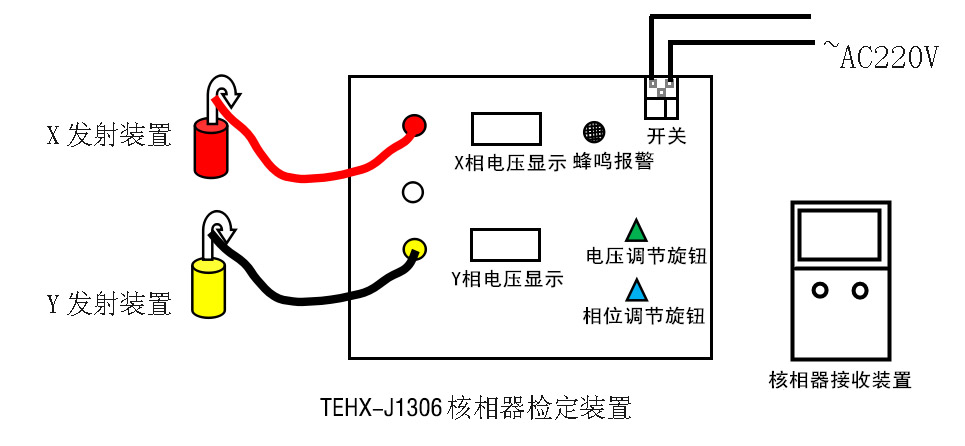

接线示意图
