产品简介
本高压试验平台主要用于220kV及以下绝缘杆等绝缘工具进行整体工频耐压试验,测试系统由主控试验台,无局放试验变压器,升压器,金属保护电阻等升压设备,和高压试验支架组成。

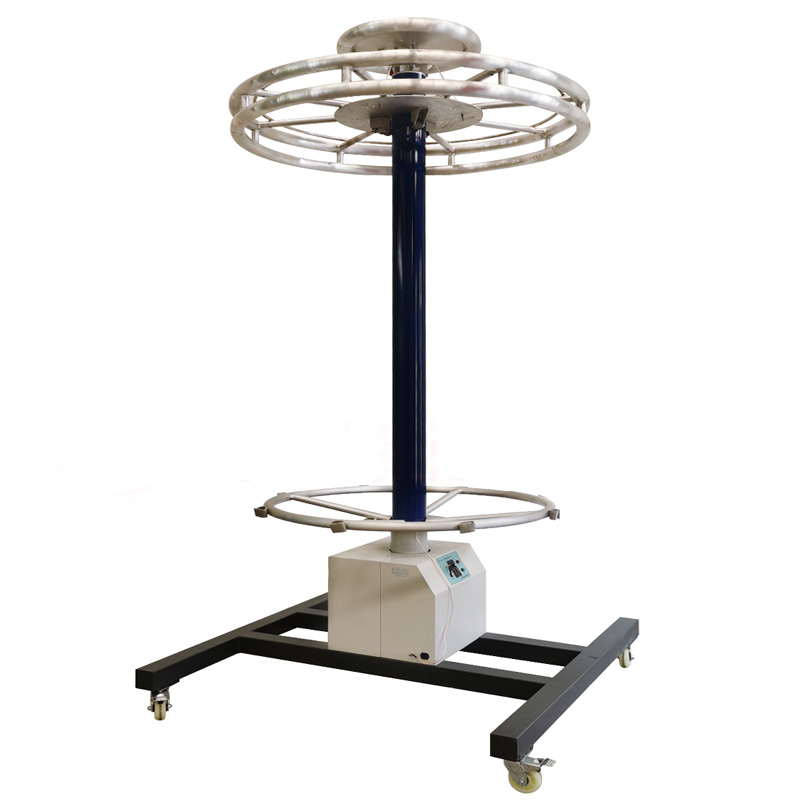

绝缘杆耐压支架采用圆形结构,节省空间,一次可以进行8支绝缘杆的测试。下部接地电极环可以上下电动移动调节试验长度。
功能特点
● 顶部具有一个直径2米的固定均压环与底座采用优质环氧玻璃引拔棒连接形成固定框架。
● 均压环上具有8(16)个工位,间距不小于0.5米一次可以悬挂8(16)支绝缘杆。
● 绝缘杆下部具有接地电极环,宽度50mm,方便试品接地。接地环由电机拖动通过中间的丝杠在框架上可以上下移动,调节试验长度。
● 试验长度通过按钮或遥控器控制,具有快速和慢速两档速度,便于准确调节耐压长度。
技术参数
规 格
250
450
适用范围
10~110kV 绝缘杆
110~220kV绝缘杆
额定电压
250KV
450KV
工 位
8
8
总高度
2.4m
3.5m
耐压长度
0.7~1.3m
1.3~2.1
泄漏电流量程
5mA
泄漏电流测量精度
1%读数+0.5%量程
