一、多功能高空坠落系统前言
高空施工中，由高处作业引起的坠落事故时常发生，产生事故的主要二个原因是：人员操作不当、防护器具有质量问题。因此检测机构有一套完善的高空坠落（冲击）试验系统，是为安全建设保驾护航其本前提。本方案的多功能高空坠落系统具有检测项目广、操作简单方便、检测精度高，配备多套起重装置减少劳动强度等优点。
二、多功能高空坠落系统试验项目
|
序号 |
产品类型 |
试验项目名称 |
|
1 |
登高防护器具 |
安全带、安全绳、缓冲器、安全扣、防坠器、连接扣等冲击和坠落试验 |
|
2 |
安全网 |
安全网坠落试验 |
|
3 |
登高防护器具静载 |
全身式安全带静载试验、安全带附件静载试验等 |
三、多功能高空坠落系统主要技术指标
|
序号 |
功能名称 |
参数说明 |
|
1 |
测试参数类别 |
1、冲击 2、坠落 3、静载 |
|
2 |
冲击挂点高度 |
6.8m |
|
3 |
挂点提升重量 |
150kG |
|
4 |
挂点冲击力 |
20kN |
|
5 |
冲击试样提升控制方式 |
无线遥控 |
|
6 |
静载悬挂高度 |
4700 |
|
7 |
静载悬挂重量 |
500kg |
|
8 |
物品起重高度 |
11m |
|
9 |
悬臂吊回转半径 |
3m |
|
10 |
结构系统的尺寸 |
长宽高：7.6*6.5*12.0m |
|
11 |
电源配置 |
三相五线制，AC380 10KW |
高空坠落冲击测试系统组成
◎ 多功能坠入试验架
◎ 高空坠落用提锁机
◎ 无线释放器
◎ 无线激光测距重块
◎ 标准模拟人（智能测量模拟人）
◎ 无线（有线）冲击力测量仪

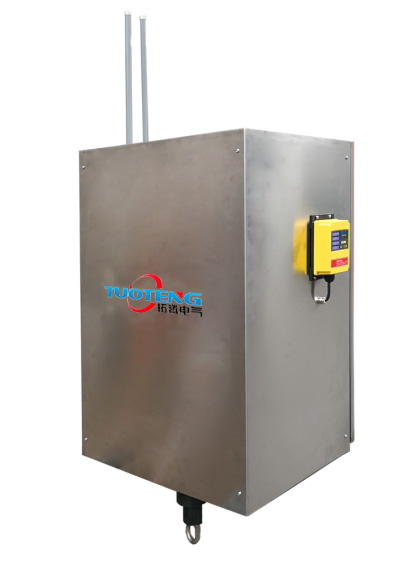

高空坠落用提锁机
用途和特点
高空坠落用提锁机主要作用是将固定式的坠落挂点改为活动式的坠落挂点。挂点的刚度符合国内各种坠落试验的要求。利用高空坠落用提锁机，试验人员可以方便的在地面操作挂点与样品的连接，无需试验人员登高操作。具有使用简单、减少试验人员的劳动强度、安全可靠的优点。可用于安全带（及附件）冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等冲击坠落试验。
产品参数
|
|
提升载荷 |
100KG |
●采用高品质的工业无线遥控操作。 ●西门子PLC核心控制，稳定可靠。 ●使用LED灯高亮指示锁止和解锁状态。 |
|
锁止冲击载荷 |
10000KG |
||
|
无线控制距离 |
≥200m |
||
|
工作电压 |
AC 220V |
||
|
功率 |
1KW |
||
|
重量 |
70KG |
||
|
外观尺寸 |
1240×700×520 |

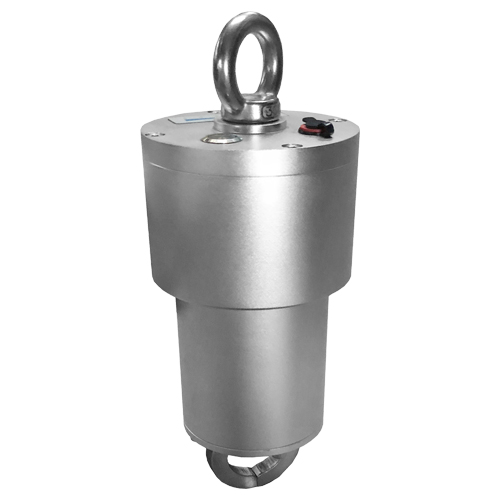

无线控制释放器
用途和特点
无线释放器是主要用于安全带冲击试验、防坠器冲击试验、速差器冲击试验、安全网冲击试验等释放重物的设备。无线释放器采用无线远程控制技术，能远程控制将悬挂着的重物从任意高度释放，具有使用简单、安全可靠的优点。
产品参数
 |
额定释放载荷 |
100KG/200KG |
●具有电气和机械的双重防坠保护 ●5200mh大容量电池锂电池 ●可靠的无线遥控控制 ●建构紧凑、体积小、操作简单 |
|
无线控制距离 |
≥200m |
||
|
工作电压 |
DC 16.8V |
||
|
工作电流 |
≤4A |
||
|
充电电压 |
16.8V±0.2 |
||
|
充电电流 |
1A±0.1 |
||
|
重 量 |
3.5KG |
||
|
外观尺寸 |
Φ110×230（具有电气和机械的双重防坠保护） |
无线激光测距重块
用途和特点
● 无线激光测距重块可以自动、快速、精准的测量重块与地面的距离。
● 用于各类高处作业器具的冲击坠落试验的距离测量。如：安全绳、安全扣、防坠器、脚手架、绝缘检修平台等。
● 消除试验过程中在重块下方测量距离的安全隐患。
● 提高了测量距离的效率和精度。
● 符合安全带标准GB/T 6096-2009对光学测量距离的要求。
产品参数
|
|
重块重量 |
100KG±1KG(可定制） |
|
测距量程 |
≥200m |
|
|
无线控制距离 |
100m |
|
|
工作电压 |
DC 12V |
|
|
外观尺寸 |
Φ200×460 |
|
|
测量精度 |
±2mm |
|
|
测量频率 |
1～10Hz |
|
|
分辨率 |
1mm |
|
|
工作温度 |
0～40℃ |

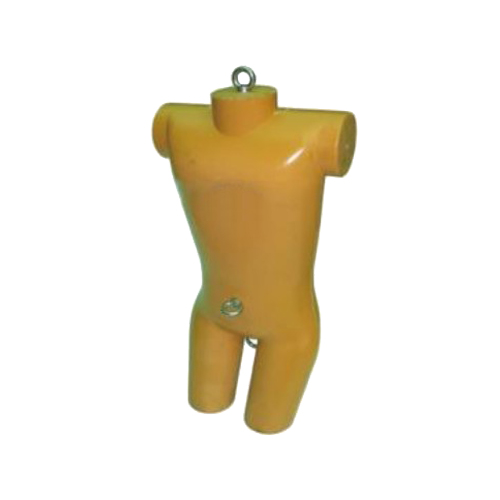

标准模拟人（智能测量模拟人）
◎ 符合安全带标准GB/T6096-2009附录A的要求。
◎ 用于各类安全带的坠落冲击试验。
◎ 橡胶模拟人外表面采用进口橡胶制作，内部嵌入钢架，整体结实可靠。
◎ 铁质模拟人由钢材制作，结构精致。坚固耐用。
产品参数
|
|
橡胶模拟人 |
|
铁质模拟人 |
|
|
型号 |
R-100 |
型号 |
|
|
|
重量 |
100KG±1KG(可定制） |
重量 |
15～100KG±1KG（可定制） |
|
|
表面材质 |
橡胶 |
材质 |
钢材 |
|
|
外观尺寸 |
100×485×250mm |
外观尺寸 |
100×485×250mm |

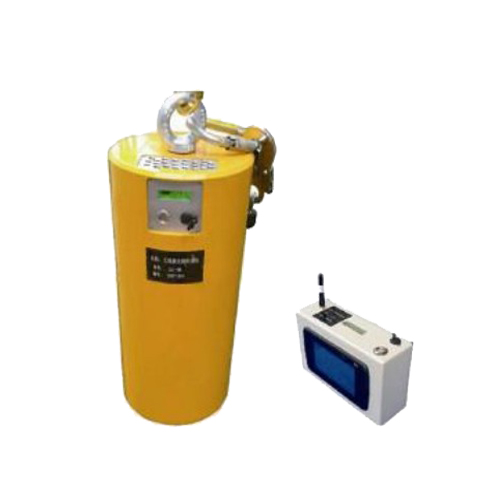

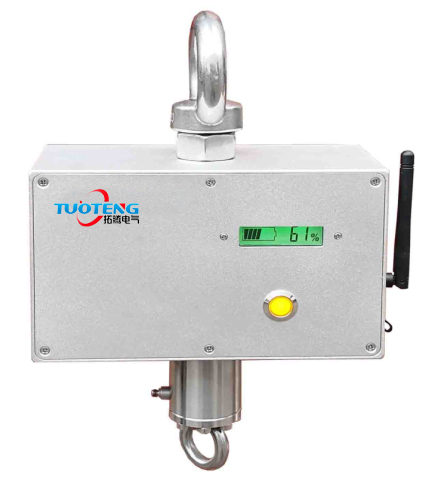

用途和特点：
◎ 采用高品质的进口采集卡，自带恒流电路，无需外加恒流模块。
◎ 无线WiFi传输，使用方便灵活，数据传输稳定可靠。
◎ 采用IEPE动态力传感器，与电荷型相比，精度更高，线性更好，更加稳定可靠。
◎ 用于各类高处作业器具的动态冲击力测量。如安全带、安全帽、防坠器以及其它登高器具等
◎ 软件可实时采集曲线并显示冲击力和加速度。具有数据保存和曲线分析功能。
产品参数
|
|
冲击力测量 |
0～100000N（具体由传感器） |
|
采集分辨率 |
24位 |
|
|
通道 |
4路AI |
|
|
工作电压 |
DC 12.6V (DC0～30V) |
|
|
测量精度 |
1.0级 |
|
|
测量频率 |
51.2Hz |
|
|
力分辨率 |
1N |
|
|
工作温度 |
-10℃～50℃ |
