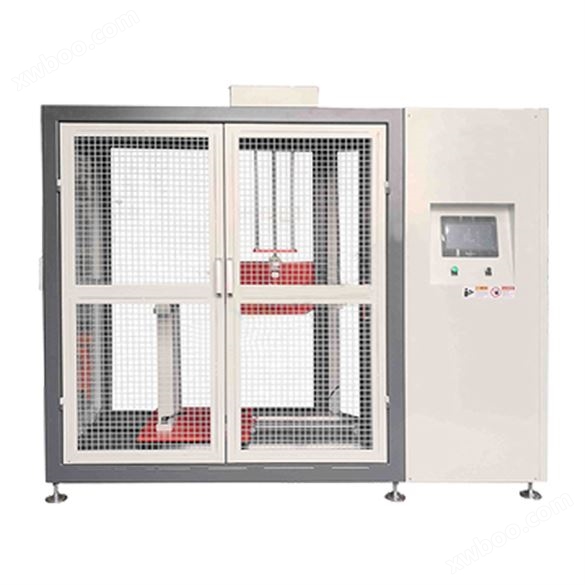

MTS-G-1试验机的尺寸涵盖额定电压40. 5kV及其以下交流断路器、隔离开关和接地开关的尺寸,可对开关端子分别施加横向、纵向和垂直方向的负荷，负荷拉压双向手动加载,纵向加荷、横向加荷、垂直加荷点均能直线移动,样品位置在平台内可以任意固定,施加的力值可在长期和短期规定时间内保持恒定
用途特点：
Ø 适用于各类隔离开关的机械应力试验。
Ø 采用电机驱动，丝杆加载，加载平稳可靠。
Ø 采用精密负荷传感器测量力值、精密位移传感器测量位移，测量精准。
Ø 系统控制响应迅速，可实现负荷控制和位移控制。
技术参数：
1. 主机尺寸:2400*1000*2500mm
2. 主机电源;AC220V 1.0kW 50Hz
3. 主机框架:型材框架结构
4. 整机质量:1300kg
5. 额定试验力:X、Y、Z 轴各为 1kN
6. 测量范围:1%~100%F.S
7. 过载能力:110%F.S
8. 加载方式:直线往复电机加载
9. 力值分辨率:0.001kN
10. 力准确度等级:±1.0%
11. 位移行程:X 轴上下行程：90cm，X 轴前后行程：40cm
12. 位移行程:Y 轴上下行程：90cm，X 轴前后行程:55cm
13. 位移行程:Z 轴上下行程：80cm
14. 运行速率:0-1200mm/min
15. 位移分辨率:0.1mm
16. 位移精度:±1%
17. 适用试样高度:≤1500mm
18. 适用试样宽度:≤1300mm
19. 适用试样厚度:≤800mm
20. 适用范围:隔离开关
21. 安全防护:360°全方位防护
22. 操作显示环境:10 寸人机界面
23. 控制器:台达 PLC CPU 及采集模块
24. 试验软件:1.试验动态运行指示
2.实时力值显
3.互锁保护指示
4.可视化参数调整界面
