一、概述
目前国内高压核相器大部分为无线型，其次为有线型，电压等级为0.4kV-220kV。国内各厂家针对核相器的检验主要是通过连接室内低压 220v 的方法来实现自检，这种方法只能验证核相器的同相检验数据及电池电量状态，而无法实现其他角度的检验工作。另外此方法无法模拟核相器发射装置处于高压状态下的环境，导致高压环境下测量的相位差与低压环境下的数据有差别。基于目前核相器的检验难题，我司专门研发出了针对所有核相器的检验装置，此装置有如下特点：1. 能真实模拟现场高压环境，得到被检验仪器的真实数据；
2. 输出高压相位（0-360°）任意可调，弥补高压源相位单一的空缺；
3. 输出高压线性可调，方便检验核相器在不同高压状态下的测试数据；
4. 可对验电器进行检定测试；
5. 具有可靠的过流保护。
二、功能特点
1.本装置可同时输出两路电压，电压 0-1500V 任意可调，以适应不同厂家的核相器的检测要求。2.本装置输出的两路电压 X 跟 Y 的相位可 0-360 度进行设定。
3.具备完善的过流保护装置。
4.高压输出指示灯警示工作人员。
5.电源输入:220V 检测试品电压: 0.4～220kV6.大屏液晶，触屏操控，无线传输，声光报警检定相互佐证，智能判断
三、主要技术参数
1.电压输出
1》X/Y 两相电压同时输出（有值值）：10-1500V 精度 2%
2》电压调节档位：任意输出
2.相位调整
1》相位精度 0.2 度
2》可调相位角：自由设定
3. 波形（高电压输出为正弦波）
1》波形失真：1%
2》频率：50Hz 0.1%
四、产品使用说明
1. 接好线材，确认待测核相器的电压等级，选择好要测试的电压档。
2. 点击电源开关，启动设备，高压输出指示灯亮起，电压自动输出电压预定值。
3. 实验结束，断掉电源。

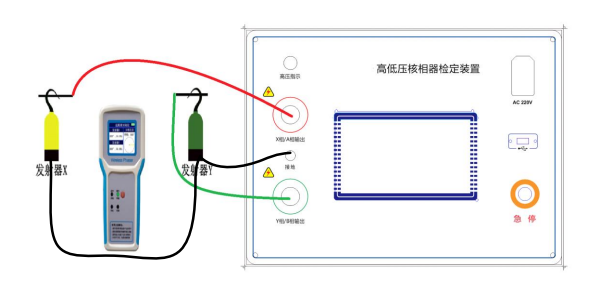

仪器接线使用说明
五、产品的外观与尺寸
1.尺寸：450mm*280mm*210mm
2.重量：便携型，重量很轻。
3.供电：市电 220V 输入4.使用环境：-10℃ - +50℃
六、随机附件
1.电源线 输出线 一套
2.使用说明书 一份
3.合格证 一份
4.保修卡 一份
5.出厂检测报告 一份
