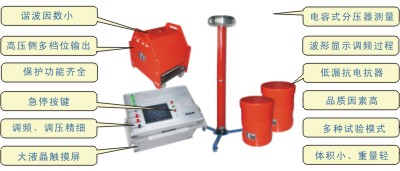

TE-BXZ 变频谐振试验装置

满足DL/T 849.6-2004《电力设备专用测试仪器通用技术条件 第6部分：高压谐振试验装置》的要求，用于高压电缆、GIS等大容量、高电压的电容性试品的交流耐压试验。运用串联谐振的原理,采用调整频率的方式完成谐振,可方便、准确的找到谐振点，系统的品质因数可达到80，轻巧简便，可任意组合，并采用多重保护装置，使试验更方便，安全可靠。 大容量试品在做交流耐压试验时，测试设备往往也需要做到很大容量，从而导致测试设备体积庞大，搬运极其不便，特别不适合现场试验。TE-BXZ 变频谐振试验装置通过变频谐振的原理，使设备容量为试验容量的1/Q，因此体积重量大大降低，特别适合现场使用 。

产品特性

(1) 先进的数字、功率技术
     功率器件采用集驱动、保护和功率变换为一体的智能功率模块（IPM），极大的提高了整机的可靠性，减少了体积和重量。先进的芯片组合：采用双DSP系统+16位专用波形发生器；SPWM波形由专用的16位波形发生器产生，具有外扩的大容量FLASH存储器，可以存储大量数据，友好的人机对话界面和大量的帮助信息且不占用底层DSP的资源 。
(2) 完备的保护功能
     过电压保护：保护值可设置，动作时间小于1毫秒；双重过电流过热保护：大功率器件自身保护和软件保护相结合，动作时间小于10微秒；闪络保护：动作时间小于1毫秒，并可记录下闪络电压值；零位保护：零电压启动 。
(3) 独特的四种工作模式
    手动试验：手动寻找谐振点并手动升压到所需电压，按键后自动计时；
    自动试验：根据设置自动寻找谐振点后自动升到设定电压后自动计时；

    自动调谐手动升压：根据设置自动寻找谐振点后，需手动升电压到所需的电压值，按“自动计时”键后自动计时；
   手动调谐自动升压：手动寻找谐振点，根据设置自动升压后自动计时。

技术参数
