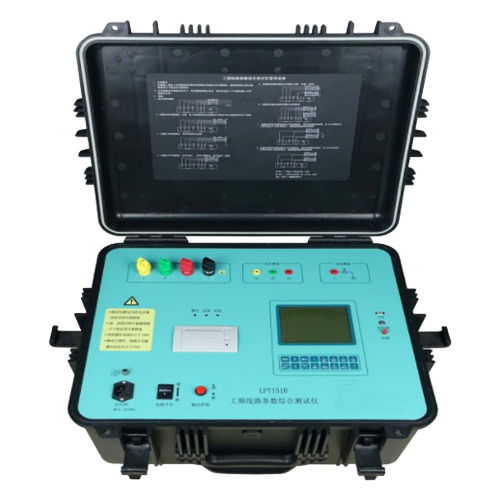

LPT系列工频线路参数综合测试仪适用于测量架空、电缆、架空电缆混合型线路工频参数、核对线路相别、测量线路直流电阻工作。

     采用吸收回馈电路使得测试仪无需抗干扰抑制装置即可承受10~100A的感应电流。

     独创的三相并联输出模式，使得零序阻抗测量时抗感应电流能力达到单相输出模式的三倍。

测试仪基于异频法测试原理，综合采用硬件和数字滤波技术以及目前最前沿的小波变换分析技术，能够在工频干扰信号与异频测试信号之比达1000:1时准确测量

■ 功能

 ◆ 采用异频法准确测量正序短路阻抗、正序开路阻抗、零序短路阻抗、零序开路阻抗、耦合电感、耦合电容、感应电流。

 ◆ 采用直流电源法核对线路相别。

 ◆  具有测量线路直流电阻和按温度换算功能。

 ◆ 使用外置分压器测量感应电压（＞750V）。

 ◆ 内置蓝牙可以与手机或平板电脑无线通信，使用手机或平板电脑操控仪器，提高安全性。

 ◆ 采用全电子无工频变压器一体机设计，体积小、重量轻（15～36kg）、携带方便。

 ◆ 仪器具有自动切换接线功能，一次接线即可完成核相、直流电阻、线路参数的测试工作，既提高了工作效率又避免了换接线带来的安全隐患。

 ◆ 综合采取硬件和软件抗干扰措施，抗工频干扰能力达1000倍。

 ◆ 零序阻抗测量采用三相并联输出模式，抗感应电流能力是单相输出模式的三倍。

 ◆ 无需外接抗干扰抑制装置，即可抗10～100A感应电流（抗感应电流值依型号而不同）。

 ◆ 仪器自动完成升压、测量、降压、计算功能，测试时间短。

 ◆ 可以保存电流波形和电压波形，通过上位机软件分析测试数据。

 ◆ 内置大容量的存储器可保存1024组数据，失电不丢失数据。

 ◆ 使用U盘转存测试数据和软件升级。

 ◆ 室内外均可清晰显示的液晶屏上显示操作界面、测试数据。

 ◆ 高速热敏打印机打印测试数据。

 ◆ 具有输入电源过压（＞270V AC）保护功能。

 ◆ 具有仪器未接地提示功能。

1. 工作电源: 单相AC198V～264V，47～63Hz，功率5KVA

2. 输出电压：三相，0～200V（有效值）

3. 输出电流：三相，0～10A（有效值）

4. 测试电源频率：42～58Hz

5. 电容测量范围：0.1～30uF ，分辨率：0.01uF

6. 阻抗测量范围：0.5～400Ω，分辨率：0.01Ω

7. 阻抗角测量范围：0～360°，分辨率：0.01°

8. 直流电阻测量范围：0.02～60Ω，分辨率：0.1mΩ

9. 抗静电感应电压：﹤30KV

10. 抗感应电流：LPT1501：每相10A  零序30A；

                LPT1502：每相20A  零序60A；

                LPT1504：每相40A  零序120A；

                LPT1508：每相80A  零序240A；

                LPT1510：每相100A 零序300A；

                           更高电流可定制。

11. 外形尺寸：613mm×488mm×（260～340）mm

12. 主机重量：15～36kg

13. 工作条件：温度-20～50°；湿度≤90%RH
