ZF 系列直接放电棒，电阻式放电棒

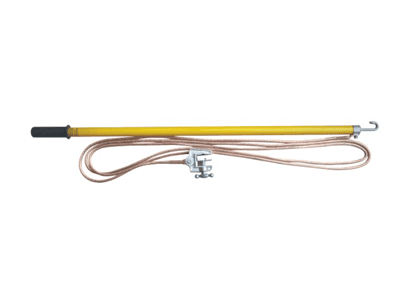

ZF-1型高压直接放电棒
用途：
ZF-1型高压直接放电棒、ZF-2高压电阻式放电棒用于停电后泄放电网和电气设备上余电。
ZF-1型高压直接放电棒适用电压等级有10KV，35KV，110KV，220KV。ZF-2高压电阻式放电棒适用电压等级有10KV，35KV，110KV。
ZF-1型高压直接放电棒标准配置：
杆长1M+铜线16平方毫米 1根×5M
绝缘操作杆：
1M×1根（标准配置）
1.5M×1根
2M×1根

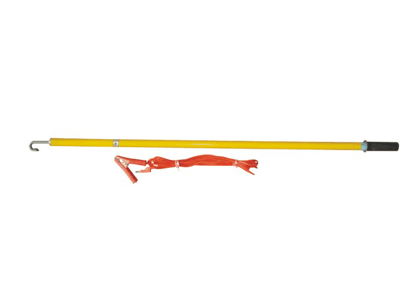

ZF-2高压电阻式放电棒：
杆长1M+软铜线4平方毫米 1根×5M
绝缘操作杆：
1M×1根（标准配置）
1.5M×1根
2M×1根
|
|
1. 概述
ZF-1系列高压放电杆/直接放电棒，ZF-2高压电阻式放电棒与验电器、接地线产品同样是安全作业中必不可少的工具，按使用场合不同产品分成直接式与限流式二种。前者可在普通场合使用，后者在大容量设备上使用。
2. 技术指标
2.1 使用环境条件
环境温度：-25℃～+55℃ 相对湿度：≤90％
|
|
2.2 操作杆规格
|
|
型 号
|
型 式
|
电压等级
（KV）
|
有效绝缘长度
（mm）
|
握柄长度
（mm）
|
限流管长度
（mm）
|
总长度
（mm）
|
节 数
|
|
ZF-1-10
|
直接式
|
10
|
875
|
125
|
——
|
1000
|
1
|
|
ZF-1-35
|
直接式
|
35
|
1075
|
125
|
——
|
1200
|
2
|
|
|
2.3 放电线规格
放电线通常选用 16mm 2 和 25mm 2 二种，长度一般选用 5m、7m 二种，特殊要求可根据实际需要定制。
|
|
3. 使用方法及注意事项
3.1 为保证人身和设备的安全，放电杆/放电棒应存放在空气流通、环境干燥的专用场所。
3.2 电气装置上使用放电杆/放电棒，应遵照电业安全工作规程中的有关规定进行。
3.3 放电操作必须在验电操作后，确认电气设备停电后方可进行。
3.4 对大容量的电气设备，如：电力电流，电力电容器，大容量主变压器等设备，必须使用带限流装置的放电杆/放电棒进行放电。
4. 定期试验
4.1 放电杆/放电棒必须参照带电作业绝缘杆，定期进行预防性试验，其有效绝缘部份必须能承受相应电压等级工频耐压的要求，具体按表中要求进行。
4.2 带限流装置的放电杆/放电棒，除有效绝缘部份须按带电作业绝缘杆进行工频耐压试验外，其限流装置部份还是另须进行加压试验，具体按表中要求进行。
|
|
电压等级
（KV）
|
有效绝缘部份试验电压
（KV）
|
试验时间
（min）
|
限流装置部份试验电压
（KV）
|
试验时间
（min）
|
|
10
|
45
|
1
|
12
|
1
|
|
35
|
95
|
1
|
42
|
1
|
|
|
以试验后以有效绝缘部份无发热限流装置部份无击穿现象为合格。
|
|
|
